步進電機知識介紹 】
步進電機優缺點
步進電機的簡單定義:
步進電機是一種將電脈沖轉化為不連續的機械運動的機電裝置。
當施加適當?shù)碾娒}沖指令時,電機轉子的出軸或外轉子將會以不連續的步進增量旋轉。
步進電機的旋轉與施加的脈沖之間有幾個方面的直接關系:
首先步進電機所加脈沖的順序直接決定著步進電機轉軸旋轉的方向。
其次步進電機轉軸旋轉的速度取決于步進電機所加脈沖的頻率,而步進電機旋轉的角度或者圈數和所加的脈沖數成正比。
步進電機的優缺點:
優點:
1. 步進電機旋轉的角度正比于脈沖數;
2. 步進電機停轉的時候具有最大的轉矩(當繞組激磁時);
3. 由于每步的精度在 3%-5%,而且不會將一步的誤差積累到下一步因而有較好的位置精度和運動的重 復性;
4. 優秀的起停和反轉響應;
5. 由于沒有電刷,可靠性較高,因此步進電機的壽命僅僅取決于軸承的壽命;
6. 步進電機的響應僅由數字輸入脈沖確定,因而可以采用開環控制,這使得步進電機的結構可以比較簡單而且控
制成本
7. 僅僅將負載直接連接到步進電機的轉軸上也可以極低速的同步旋轉。
8. 由于步進電機速度正比于脈沖頻率,因而有比較寬的轉速范圍。
缺點:
1. 如果步進電機控制不當容易產生共振;
2. 難以運轉到較高的轉速。
開環控制:
步進電機最有意義的一個優點就是在開環系統里可以實現精確的控制。開環控制意味著不需要關于(轉子)
位置方面的反饋信息。這種控制避免了使用昂貴的傳感器以及象光學編碼器這樣的反饋設備,因為只需要
跟蹤輸入的步進脈沖就可以知道你(步進電機轉子)的位置。
步進電機的種類
步進電機有三個基本
磁阻變化式/反應式/感應式
永磁式
混合式/永磁感應子式
1. 反應式
這種類型的步進電機出現的時間較早,從結構方面講,這也許是最容易理解的電機。這種步進電機
由帶齒的軟磁鐵芯轉子和帶繞組的定子組成。當步進電機定子繞組直流電激磁時,相應的極就被磁化。當步進電機轉子的齒
被吸向激磁的定子極時,就產生了旋轉。
2. 永磁式
永磁式步進電機是一種低成本、低分辨率形式的步進電機。該步進電機典型的步距角是
7.5 度到 15 度
(48-20 步/轉)。顧名思義,永磁式樣是在轉子結構中增加了永磁體,和反應式相比其轉子上不再有齒條,
替代的是采用 N 極和 S極(沿軸向)交替平行放置充磁磁條的轉子結構形式。和反應式步進電機相比,永磁式步進電機顯示
了力矩較高的特點。

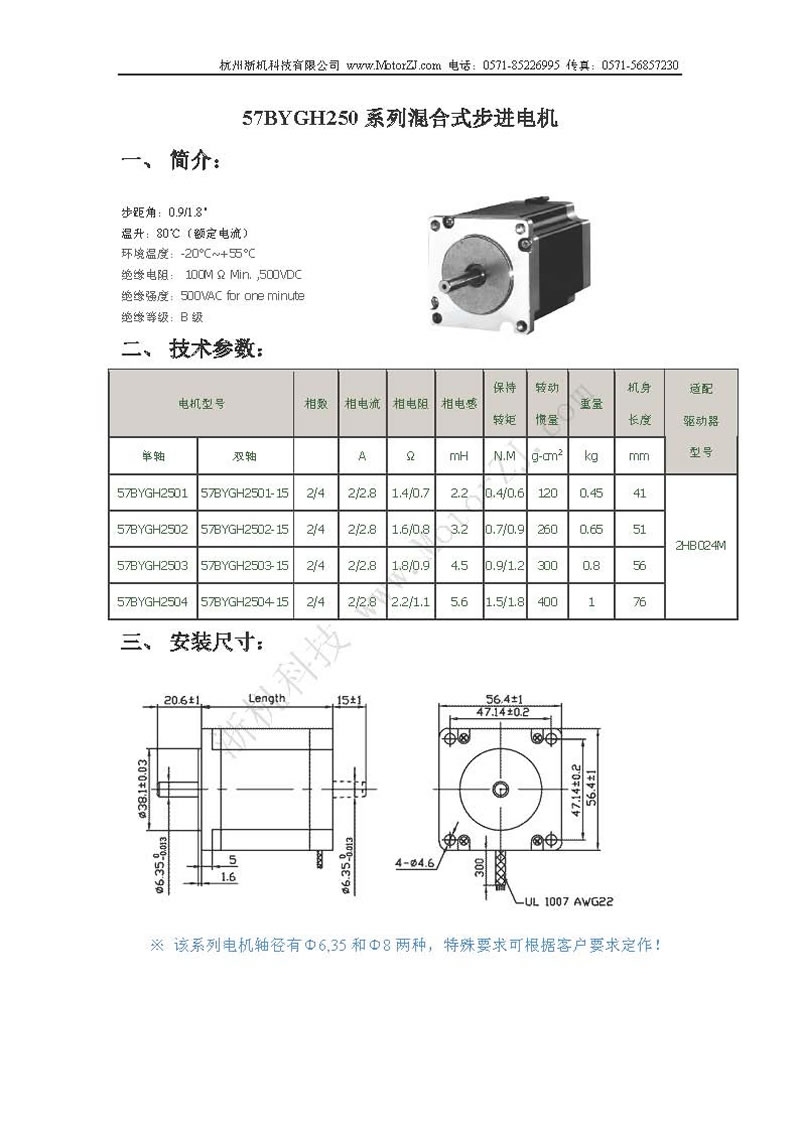

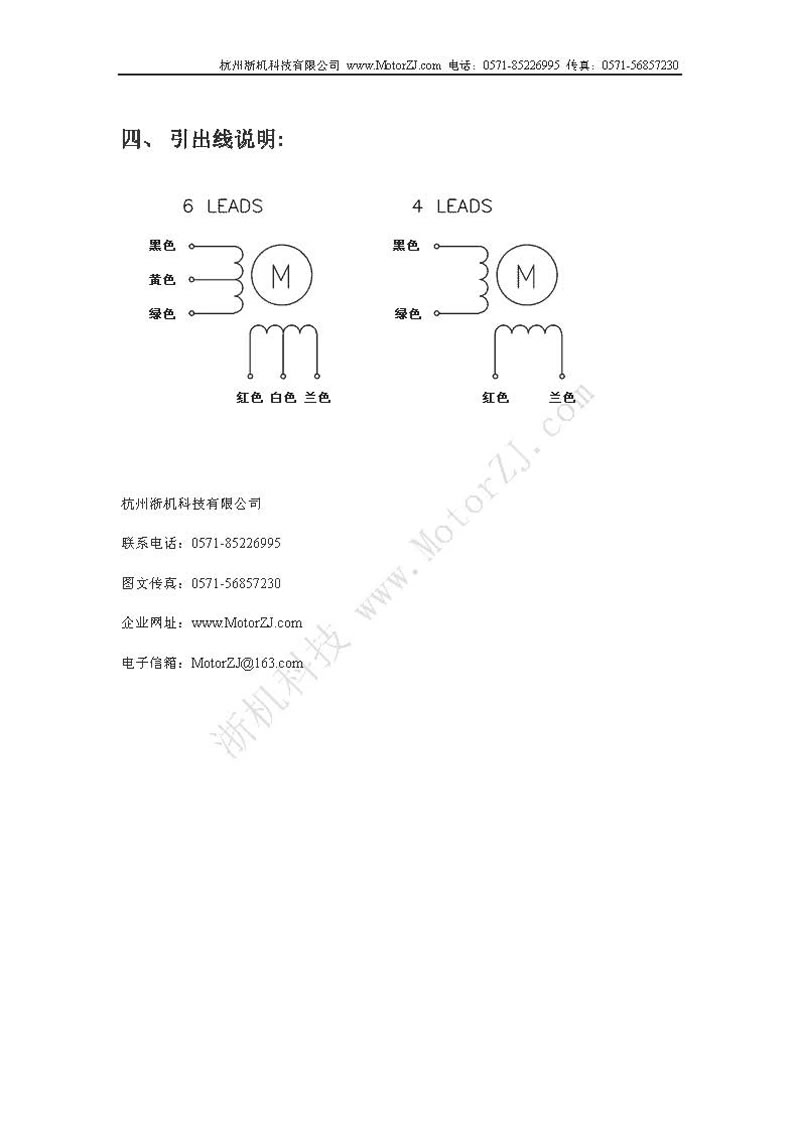

3. 混合式
混合式步進電機比永磁式步進電機要貴很多,而在每步的分辨率、力矩以及速度方面的性能也比永磁式步進電機好得多。一般
下混合式步進電機的步距角是從
3.6 度到 0.9 度(100-400 步/轉)。混合式步進電機集中了反應式步進電機和永磁式步進電機的優點。
|
