三相混合式步進電機說明書

110BYGH350系列混合式步進電機

一、 簡介：

步進電機步距角：0.6/1.2°

溫升：80℃（額定電流）

環境溫度：-20°C~+55°C

步進電機絕緣電阻： 100M Ω Min. ,500VDC

步進電機絕緣強度：500VAC for one minute

步進電機絕緣等級：B級

二、 步進電機技術參數：

步進電機型號	步進電機相數	相電流	相電阻	相電感	保持轉矩	轉動 慣量	電機 重量	機身長度	適配步進電機 驅動器型號
單軸		A	Ω	mH	N.M	g-cm²	kg	mm	適配步進電機 驅動器型號
110BYGH3501步進電機	3	4.3	0.9	12	8	6000	5.0	124	3HB0822M 步進電機 驅動器
110BYGH3502步進電機	3	6.0	0.44	4.9	12	9720	6.6	148
110BYGH3503步進電機	3	6.5	0.8	15	16	13560	9	182
110BYGH3504步進電機	3	6.	0.67	12	20	17400	11	216

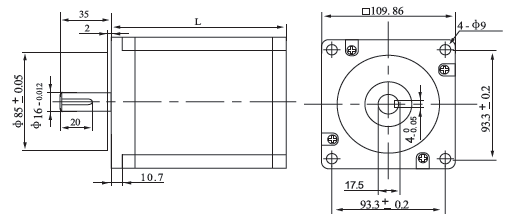

三、 步進電機安裝尺寸：

鍵尺寸: 6*30

※ 該系列電機軸徑有Φ16和Φ19兩種，特殊要求可根據客戶要求定作！

四、 步進電機引出線說明:

　　三相混合式步進電機系列

　　參數詳細，型號眾多，規格齊全。

　　運轉平穩，噪音小，能適應惡劣的工作環境。

　　杭州明創科技有限公司

聯系電話：0571-85226995

網址：http://hrbxxsp.cn

【步進電機知識介紹】

步進電機轉速計算

步進電機的轉速可以用頻率來控制，步進電機的運行頻率跟轉速成正比，可以通過計算公式，計算出步進電機的轉速。

步進電機轉速 = 頻率 * 60 /200*x 其中：步進電機的轉速單位是：分/轉 頻率單位是：赫茲 x實指細分倍數

舉例說明：步進電機采用整步，即1細分；頻率1K，即1000赫茲；套用公式：1000 * 60/200=300轉/分

注意事項：此公式適應于兩相步進電機，如果三相混合式步進電機，可能因?yàn)?/font>步進電機驅動器內部算法不一致，結果跟實際轉速不一致。
