兩相混合式步進電機說明書



86BYGH250系列混合式步進電機



一、  步進電機簡介:



兩相混合式步進電機











步進電機步距角:0.9/1.8°

溫升:80℃(額定電流)

環境溫度:-20°C~+55°C

步進電機絕緣電阻: 100M Ω Min. ,500VDC

步進電機絕緣強度:500VAC for one minute

步進電機絕緣等級:B

二、  步進電機技術參數:

步進電機型號

步進電機相數

相電流

相電阻

相電感

保持
轉矩

轉動
慣量

步進電機重量

機身
長度

適配
步進電機
驅動器
型號

單軸

雙軸



A

Ω

mH

N.M

g-cm2

kg

mm

86BYGH2501

86BYGH2501-10

2/4

2.8

1.4

3.9

3.3

1000

1.5

65

2HB024M
驅動器

2HB064M
驅動器

86BYGH2502

86BYGH2502-10

2/4

4.2

0.8

3.4

4.5

1400

2.2

80

86BYGH2503

86BYGH2503-10

2/4

4.2

1.2

6.0

8

2700

3.6

118

86BYGH2504

86BYGH2504-10

2/4

4.2

1.25

8.0

12

4000

5.4

156

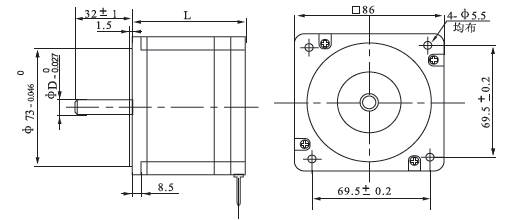

三、  步進電機安裝尺寸:

步進電機安裝尺寸

    該系列電機軸徑有Φ12.7Φ14兩種,特殊要求可根據客戶要求定作!

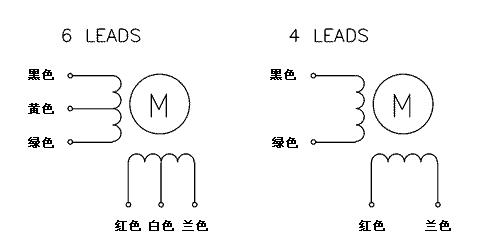

四、  步進電機引出線說明:

步進電機引出線說明

  兩相混合式步進電機系列

  參數詳細,型號眾多,規格齊全。

  運轉平穩,噪音小,能適應惡劣的工作環境。

  杭州明創科技有限公司

聯系電話:0571-85226995

網址:http://hrbxxsp.cn














【 步進電機知識介紹 】

二相步進電機和五相步進電機的應用場合有何不同?



   兩相和五相的混合式步進電機的應用場合有何不同?

   一般來說,兩相步進電機步距角大,高速特性好,但是存在步進電機低速振動區。而五相步進電機步距角小,低速運行平穩。

   所以,在對步進電機的運轉精度要求較高 ,且主要在中低速段(一般低于600轉/分) 的場合應選用五相步進電機;

   反之,若追求步進電機的高速性能,對精度及平穩性無太多要求的場合應選用成本較低的兩相步進電機。

   另外,五相步進電機的力矩通常在2NM以上,對小力矩的應用,一般采用兩相步進電機,而低速平穩性的問題可以通過采用細分步進電機驅動器的方式解決。
